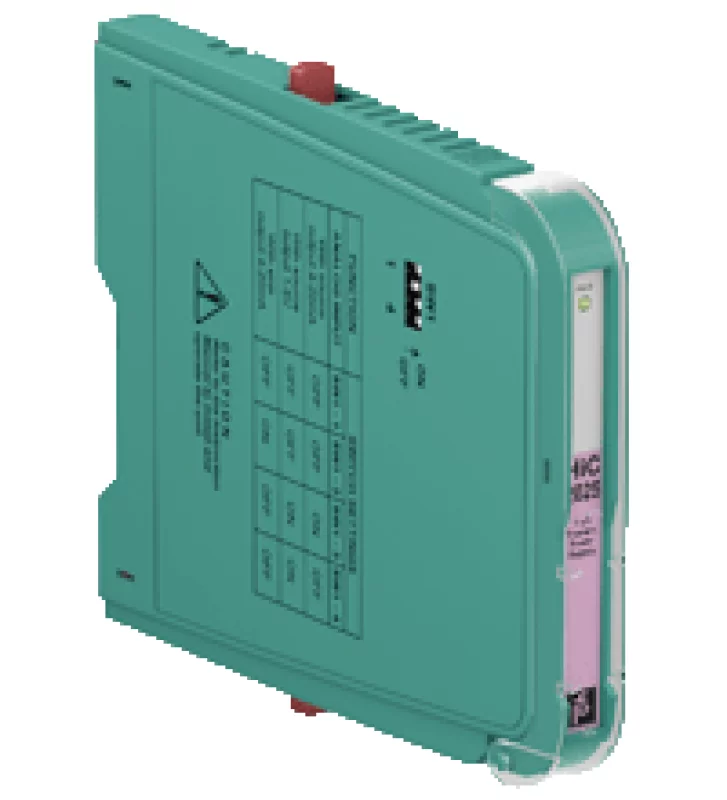

Аналоговый вход Pepperl+Fuchs Источник питания HIC2025
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
HiC2025
Технические характеристики HiC2025
Энергопитание |
|
Подключение |
SL1: 1a (-), 1б (-); 2а (+), 2b (+) |
Тип сигнала |
Аналоговый вход |
Номинальное напряжение |
19 ... 30 В через объединительную плату |
Потери мощности |
≤ 800 мВт |
Потребляемая мощность |
≤ 1,1 Вт |
Номинальный ток |
≤ 45 мА |
Вход |
|
Подключение |
SL2: 5а (+), 1б (-); 5а (+), 5б (-) |
Входной сигнал |
4 ... 20 мА ограничивается ок. 30 мА |
Падение напряжения |
ок. 5 В на SL2: 5а (+), 1б (-) |
Напряжение |
≥ 15 В при 20 мА на SL2: 5A (+), 5б (-) |
Выход |
|
Подключение |
SL1 соединения: 8а (+), 7а (-) |
Нагрузка |
0 ... 300 Ω (режим источника) |
Выходной сигнал |
4 ... 20 мА или 1 ... 5 В (на 250 Ом, 0,1% внутренний шунт) 4 ... 20 мА (режим мойка), рабочее напряжение 15 ... 26 В |
Характеристики передачи |
|
Отклонение |
при 20 ° C (68 ° F) ≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим мойка 4 ... 20 мА) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В) |
Влияние температуры окружающей среды |
<2 мкА / К (0 ... 60 ° С (32 ... 140 ° F)); <4 мкА / K (-20 ... 0 ° C (-4 ... 32 ° F)) |
Электрическая изоляция |
|
Вход / Выход |
надежной электрической развязкой соотв. МЭК / EN 60079-11 напряжения пикового значения 375 В |
Вход / Питание |
безопасное электрическая изоляция в соотв. МЭК / EN 60079-11 напряжения пикового значения 375 В |
Выход / Питание |
функциональной изоляции в соотв. МЭК 62103, номинальное напряжение изоляции 50 В эфф. |
Условия окружающей среды |
|
Температура окружающей среды |
-20 ... 60 ° C |
Механические данные |
|
Размеры (мм) |
12,5 х 128 х 106 |
Вес |
100 г. |
Уровень защиты |
IP20 |
